في عالم الإلكترونيات الحديثة عالي المخاطر، بدءًا من الهاتف الذكي الذي في جيبك وحتى الخادم الذي يزود أعمالك بالطاقة، فإن الحرارة هي العدو الصامت. إن اختناق الأداء، وعدم استقرار النظام، والفشل المبكر كلها عواقب للإدارة الحرارية غير الكافية. إذًا، كيف يمكنك التأكد من بقاء مكوناتك الحساسة باردة تحت الضغط؟ غالبًا ما تكمن الإجابة في مادة بسيطة خادعة:وسادة سيليكون موصلة للحرارة.
باعتباري متخصصًا في الإدارة الحرارية يتمتع بخبرة تزيد عن عقدين من الزمن، رأيت بنفسي كيف يمكن للتطبيق الصحيح لهذه المادة أن يُحدث ثورة في تصميم المنتج وطول عمره. إنه ليس مجرد مكون؛ إنه خط دفاعك الأول ضد التدهور الحراري.

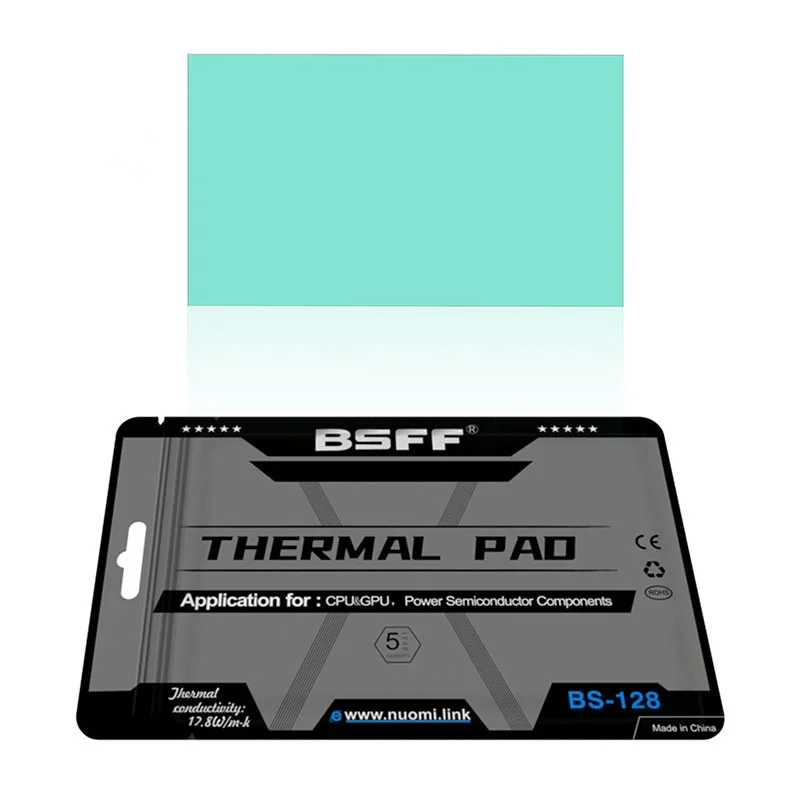

وسادة السيليكون الموصلة للحرارة هي مادة واجهة حرارية ناعمة ومتوافقة ومتعددة الاستخدامات (TIM). إنه مصمم لسد فجوات الهواء المجهرية بين مكون توليد الحرارة (مثل وحدة المعالجة المركزية أو وحدة معالجة الرسومات أو ترانزستور الطاقة) ومشتت الحرارة أو محلول التبريد. وبما أن الهواء موصل رديء للحرارة، فإن هذه الفجوات تخلق مقاومة حرارية كبيرة. تملأ وسادة السيليكون هذه الفراغات، وتنقل الحرارة بكفاءة بعيدًا عن المكون، وبالتالي ضمان درجات حرارة التشغيل المثالية وتعزيز موثوقية الجهاز.
قدرة فائقة على ملء الفجوات:على عكس المعاجين الحرارية، يمكن للوسادات بسهولة ملء الفجوات الكبيرة وغير المستوية، والتعويض عن اختلافات التسامح في التجميع.
العزل الكهربائي:إنها توفر عزلًا كهربائيًا ممتازًا، وتمنع حدوث دوائر قصيرة أثناء التحكم في الحرارة - وهي وظيفة مزدوجة بالغة الأهمية.
مرونة استثنائية وقابلية إعادة الاستخدام:توفر هذه الوسادات مقاومة رائعة لمجموعة الضغط، مما يعني أنها تحافظ على شكلها وأدائها بمرور الوقت، حتى بعد دورات حرارية متعددة. يمكن إعادة استخدام العديد منها أثناء النماذج الأولية أو الإصلاحات.
سهولة التطبيق وإعادة العمل:فهي نظيفة وسهلة الاستخدام، مما يزيل الفوضى المرتبطة بالمواد اللاصقة السائلة أو الشحوم الحرارية. هذا يسرع الإنتاج ويبسط الصيانة.
متانة:مقاوم للعوامل الجوية والأوزون والعديد من المواد الكيميائية، مما يضمن الاستقرار والأداء على المدى الطويل.
يعد اختيار وسادة السيليكون الموصلة للحرارة المناسبة أمرًا بالغ الأهمية. فيما يلي المعايير الأساسية التي يجب عليك مراعاتها، والتي يتم تقديمها بوضوح حسب المتطلبات المهنية.
قائمة المعلمات الرئيسية:
الموصلية الحرارية:تقاس بـ W/m·K (واط لكل متر-كلفن). هذه هي الخاصية الأكثر أهمية، والتي تشير إلى قدرة المادة المتأصلة على توصيل الحرارة. تعتبر القيم الأعلى أفضل للتطبيقات الأكثر تطلبًا.
الصلابة (أو النعومة):تقاس على مقياس شور 00. تشير القيمة الأقل إلى وسادة أكثر نعومة، والتي تتوافق بسهولة أكبر مع عدم انتظام السطح من أجل اتصال أفضل بالواجهة.
سماكة:النطاق المتاح من السُمك، وهو أمر بالغ الأهمية لملء الفجوة المحددة في التجميع الخاص بك.
انهيار الجهد:الجهد الكهربائي الذي تفشل عنده المادة كعازل. تشير القيمة الأعلى إلى قوة عازلة أفضل.
مقاومة الحجم:قياس قدرة المادة على العزل الكهربائي.
نطاق درجة حرارة التشغيل:مدى درجات الحرارة التي ستعمل فيها الوسادة بشكل موثوق دون أن تتدهور.
لإعطائك مقارنة سريعة وواضحة، إليك جدول بسيط يوضح بعض درجات منتجاتنا القياسية في Nuomi Chemical:
| درجة المنتج | الموصلية الحرارية (W/m·K) | الصلابة (شور 00) | نطاق السماكة (مم) | التركيز على التطبيق الرئيسي |
|---|---|---|---|---|
| إن إم-TG300 | 3.0 | 50 | 0.5 - 5.0 | الحوسبة عالية الأداء، ووحدات معالجة الرسومات |
| إن إم-TG500 | 5.0 | 60 | 0.5 - 10.0 | إلكترونيات الطاقة، إضاءة LED |
| إن إم-TG800 | 8.0 | 70 | 0.5 - 3.0 | الخوادم والبنية التحتية للاتصالات |
| إن إم-TG12 | 12.0 | 80 | 0.5 - 2.0 | السيارات، IGBTs عالية الطاقة |
هذا الجدول هو نقطة البداية. في Nuomi Chemical، نحن متخصصون في تطوير تركيبات مخصصة لمواجهة التحديات الحرارية الأكثر صرامة وفريدة من نوعها.
س: كيف يمكنني تحديد السُمك المناسب لطلبي؟
ج:يتم تحديد السُمك الصحيح من خلال الفجوة التي تحتاج إلى ملؤها بين مصدر الحرارة والمشتت الحراري. يوصى عمومًا باختيار سمك وسادة أكبر قليلاً (على سبيل المثال، 0.5 مم أكثر) من الفجوة المقاسة. وهذا يضمن أنه عند تثبيت التجميع، تنضغط الوسادة قليلاً، مما يخلق اتصالًا حميمًا على كلا السطحين دون الضغط بشكل مفرط، مما قد يؤدي إلى تلف المكونات أو تقليل فعالية الوسادة. ضع في اعتبارك دائمًا تفاوتات التصنيع في تصميمك.
س: هل يمكن قطع وسادة السيليكون الموصلة للحرارة إلى شكل مخصص؟
ج:قطعاً. إحدى المزايا المهمة لوسادات السيليكون الموصلة للحرارة هي سهولة التخصيص. يمكن تقطيعها بدقة إلى أي شكل أو حجم تقريبًا لتتناسب مع بصمة المكون الخاص بك. وهذا يسمح بالتبريد المستهدف ويمنع تراكم المواد الذي قد يتداخل مع المكونات الأخرى. بالنسبة للنماذج الأولية، يمكن أيضًا قطعها يدويًا باستخدام شفرة حادة أو مشرط.
س: ما الفرق بين الوسادة المصنوعة من السيليكون ولوحة الجرافيت؟
ج:في حين يتم استخدام كلاهما للإدارة الحرارية، فإن لهما خصائص مميزة. عادةً ما تكون وسادات السيليكون الموصلة للحرارة عازلة للكهرباء، وأكثر ليونة، وممتازة في ملء الفجوات ثلاثية الأبعاد. أنها توفر كلا من النقل الحراري والتوسيد الميكانيكي. من ناحية أخرى، غالبًا ما تكون صفائح الجرافيت موصلة بدرجة عالية في الاتجاه المستوي (المحور X-Y) ولكنها يمكن أن تكون أقل فعالية من خلال سمكها (المحور Z). كما أنها موصلة للكهرباء، مما قد يكون عائقًا في التطبيقات التي تتطلب العزل. يعتمد الاختيار كليًا على متطلباتك الحرارية والكهربائية والميكانيكية المحددة.
إن مجرد الحصول على وسادة عالية الجودة لا يكفي؛ التطبيق الصحيح هو المفتاح.
تحضير السطح:تأكد من أن أسطح المكونات والمشتت الحراري نظيفة وجافة وخالية من الزيوت أو الغبار أو بقايا المواد الحرارية القديمة.
التعامل الدقيق:قم بإزالة البطانات الواقية (إن وجدت) وتعامل مع الوسادة من حوافها لتجنب التلوث.
التنسيب الدقيق:قم بمحاذاة الوسادة بعناية فوق المكون. بمجرد وضعه، حاول ألا تغير موضعه، لأن ذلك يمكن أن يحبس فقاعات الهواء.
التجميع الآمن:قم بتثبيت المشتت الحراري بالتساوي، مع تطبيق ضغط ثابت وفقًا لقوة الضغط الموصى بها للوسادة. وهذا يضمن واجهة موحدة ونقل حراري مثالي.
لأكثر من عقدين من الزمن، كان فريق شركة Nuomi Chemical (Shenzhen) Co., Ltd. في طليعة علوم المواد، وهندسة الحلول الحرارية المتطورة للعملاء العالميين. نحن ندرك أن التحدي الحراري الذي تواجهه فريد من نوعه. ولهذا السبب نحن لا نبيع المنتجات فحسب؛ نحن نقدم الشراكات.
تتيح لنا خبرتنا أن نقدم ليس فقط مجموعة شاملة من وسادات السيليكون الموصلة للحرارة القياسية ولكن أيضًا التعاون معك في تركيبات مخصصة. سواء كنت بحاجة إلى توازن محدد بين النعومة والتوصيل، أو لون فريد، أو شكل مقطوع بالقالب مخصص، فلدينا القدرة التقنية على تقديم ذلك.
لا تدع التحديات الحرارية تحد من ابتكارك. دعنا نساعدك على بناء إلكترونيات أكثر برودة وأكثر موثوقية وكفاءة.
اتصاللنا اليوم فيشركة نومي كيميكال (شنتشن) المحدودةلمناقشة متطلبات مشروعك وطلب عينات مجانية. دعنا نصمم نجاحك الحراري معًا.
